Perforación de yacimientos petrolíferos Fuentes de energía hidráulica

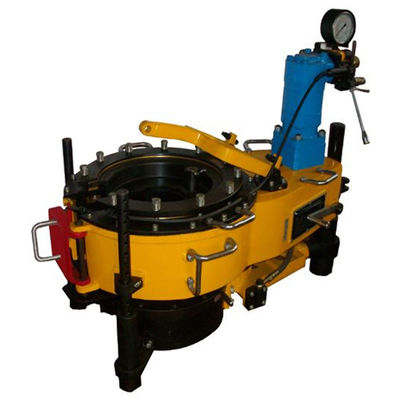

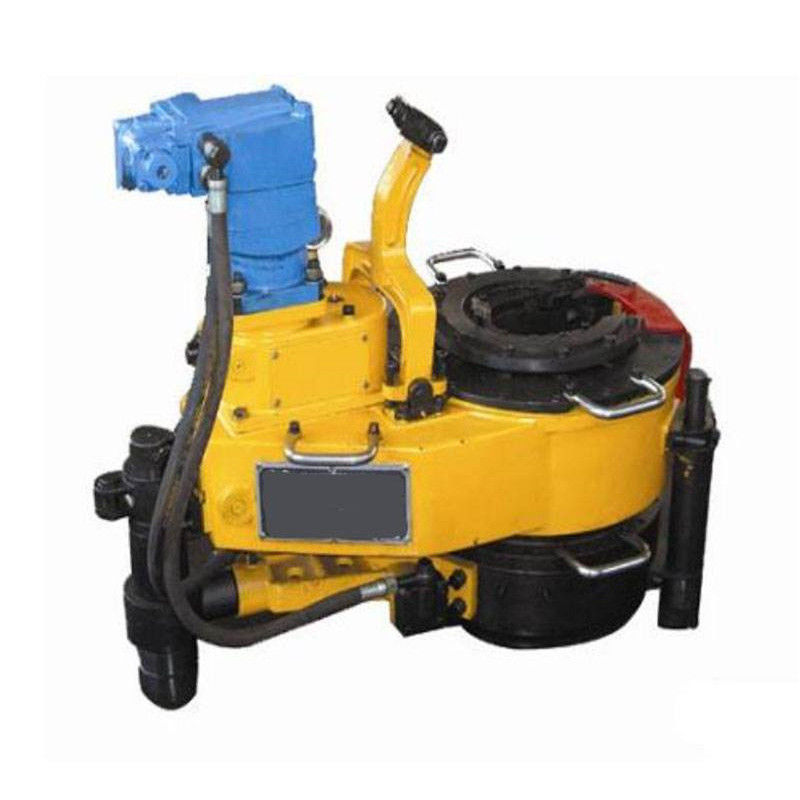

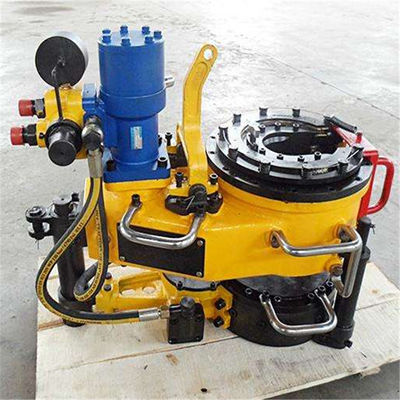

Introducción al producto de las tenazas hidráulicas

Durante las operaciones de mantenimiento de pozos, una de las tareas más intensivas en mano de obra para los trabajadores es conectar o desconectar (con hilo o sin hilo) las tuberías de petróleo y las tuberías de perforación.esta tarea se realizó con llaves de tubería o pinzas de cadena, que no sólo requirió un esfuerzo físico considerable, sino que también suponía riesgos para la seguridad.Las pinzas eléctricas hidráulicas son herramientas mecánicas accionadas por la energía de un equipo de trabajo, diseñadas específicamente para operaciones de roscado y desroscado.Las dimensiones de las cuerdas de manija y de los tubos de perforación son de: 50 mm (1,99"), 60 mm (23/8"), 73 mm (27/8), 89 mm (31/2), 95 mm (33/4), 108 mm (41/4), 114 mm (41/2), Ø120 mm (4,3/4).Reducen significativamente la tensión física de los trabajadores y ayudan a prevenir o minimizar los accidentes.las pinzas hidráulicas aumentan el par aplicado a los hilos de las tuberías y tuberías de perforación, reduciendo la probabilidad de incidentes de desacoplamiento de hilo.

Principio de trabajo

El principio de funcionamiento de las pinzas hidráulicas de potencia consiste en transferir la potencia de la plataforma de trabajo al motor hidráulico de las pinzas a través de un reductor de tiempos.El motor hidráulico se somete entonces a una desaceleración de una sola etapa o de dos etapasEsta rotación genera dos velocidades diferentes, girando así el tubo (o tubo de perforación).Cuando la marcha abierta gira, el bastidor intermedio permanece inmóvil debido al efecto de frenado del martillo de freno, creando un movimiento relativo entre la marcha abierta y el marco de la mandíbula.los dos rodillos en la mandíbula suben la placa inclinada, obligando a las mandíbulas de la viga transversal a moverse hacia el centro del tubo (o tubo de perforación), finalmente sujetándolo firmemente.gira junto con la marcha abierta.

Características del producto

1. Sistema de control de par de alta precisión: El sistema de control del par está integrado en las pinzas de potencia, garantizando un control del par de alta precisión.
2. Control de velocidad inteligente: Control de velocidad inteligente para adaptarse a diversos requisitos operativos.
3. Reconocimiento automático hacia adelante/hacia atrás: Identifica y ajusta automáticamente las direcciones hacia adelante/atrás, mejorando la eficiencia operativa.
4. Monitoreo en tiempo real de las curvas de torque de maquillaje: Visualización en tiempo real de las curvas de torque de maquillaje en el sitio para el seguimiento y el ajuste.
5. Las mandíbulas de área de contacto grande hechas de materiales flexibles: Las mandíbulas hechas de materiales flexibles proporcionan un área de contacto grande, reduciendo los daños en la superficie de las tuberías de aceite.
6. Grupo de válvulas de velocidad ajustable opcional: Se puede seleccionar un grupo de válvulas de velocidad ajustable opcional para aumentar la flexibilidad de funcionamiento.

Especificación técnica:

Torque nominal: 700 Nm
Torque nominal de bajo rendimiento: 1800 N.m
Velocidad nominal: 104 r/min.
Velocidad nominal en el extremo inferior: 40 r/min.
Presión nominal del sistema: 10 MPa
El suministro de combustible: 65 L/min
Dimensiones: longitud x ancho x altura mm: 543 x 334 x 404
Peso de transporte (incluida la abrazadera): 105 kg
